大圣不銹鋼櫥柜自動化制作設備折彎中心激光切割機拆單軟件

大圣智能柔性折彎中心是為鈑金行業提率，減輕勞動強度，提升企業形象而研發的一款高科技產品，設備具有：
 * 工業4.0架構，可以平滑升級；
 * 速度快；
 * 工件快速成型，一致性高；
 * 功耗低；
 * 日常維護簡單，成本低；
 * 自動化程度高，操作簡單，對人工要求低；
 * 無需制模， 復雜形狀（上折或下折的直角、非直角等）隨意設計隨時；
 * 適用材質廣，主要有不銹鋼、冷軋板、鋁板；
 * 兼容各種上下料的方式： 人工上下料、桁架機器人上下料、機械臂上下料均可選；
 * 智能折彎中心具有豐富的軟硬件接口， 可以對接市面上常規的機械臂，具體選型可以根據需求方的實際需要進行選?。?br style="box-sizing: border-box;"/> * 控制系統實現了正真意義上的九軸（11軸）并發聯動， 折彎動作流暢，機械運轉協同性高；
 * 智能柔性折彎中心偏載檢測系統、 偏載隨動系統、厚板檢測系統可以有效的保護機器、保護工件，并減少工件的浪費；
 * 云端運維管理系統可以實時監測機器運轉情況；
 * 人機界面友好，簡單易懂，編程靈活；
 * 針對尺寸不標準的工件， 可以根據工件的形狀可以選擇不同的定位基準，保證成形后尺寸準確性。

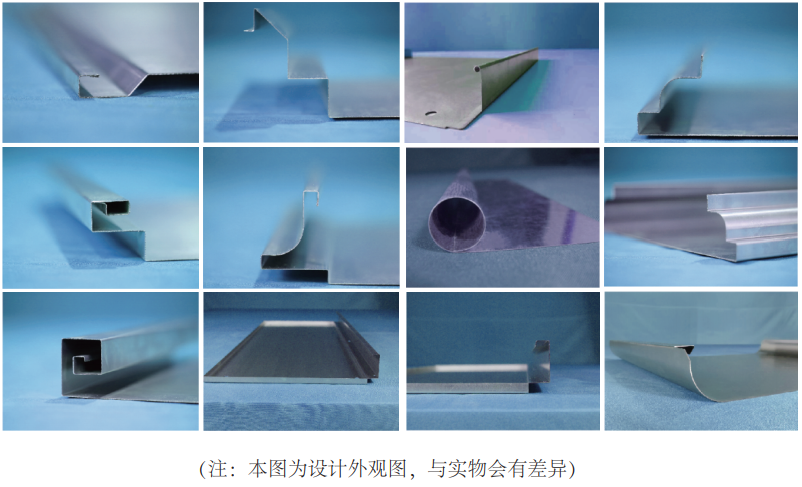

智能折彎中心折彎工件展示：
大圣智能柔性智能折彎中心折彎鈑金折彎無需模具，可以折各種復雜的形狀?？梢哉壑苯?、非直角、圓弧、上折下折等各種組合的復雜形狀，應用于不同行業不同工件的金屬成型領域。設備配有純電伺服系統，替代液壓驅動，具有環保、速度快、精度高、免維護等優點。

整機主要模塊介紹

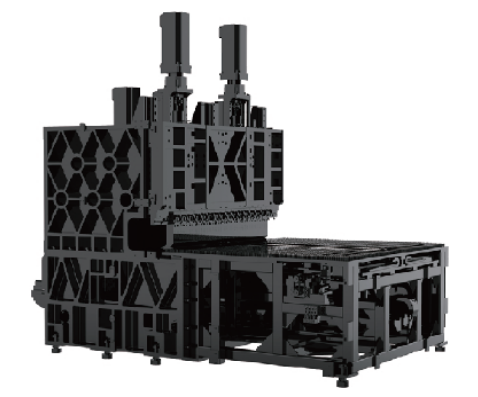

 1、機身：
 * 機身框架經過有限元受力分析，采用穩定的圓形輻射三角互聯設計，經過嚴格的材料分析選用高標號的QT500-7和HT250標號以上鑄件；根據科學的運動力學原理設計，機身主板、內部筋板設計合理，大大保證了機身高噸位力下整體的穩定性。
 * 機身采用高精度溫控爐，按照材料對應的溫度曲線進行回火熱處理工藝，再進行足時間的全頻震動時效處理，釋放內應力，確保長久使用不變性，保證系統綜合的穩定性。
 * 機身導軌、絲杠、定位轉盤、傳動機構等安裝面、安裝孔，經大型數控落地鏜床一次裝夾加工完成，保證了各加工面的平面度、平行度、垂直度和各部套的裝配精度，提高了設備的加工精度。
 * 針對不同的工件設計不同的工裝夾具，采用高精度多軸加工中心對工件進行加工，保證夾裝前后精度的一致性。
 * 針對焊接件，不論大件小件，在整個焊接過程中均采用二氧化碳保護焊，焊接處采用滿焊工藝，確保焊接件的工藝?yán)喂糖颐烙^。
 * 針對每個工件， 采用高精度千分U表，配合具有上千萬年時效的大理石平臺和大理石方尺，對每個工件進行***測量，嚴格把控各工件的加工質量，確保整機的裝配精度符合高精機床標準。

2、伺服系統：
采用純電伺服全閉環系統，系統多支持16軸并發聯動，實際使用9軸（11軸），意義上的9軸（11軸）并發聯動，折彎動作流暢，機械運轉協同性高，可以順利實現各種復雜動作的組合，整機工作效率很高。日常維護工作量很低，具有整機自潤滑系統，油量低于指定數值時系統自動告警，僅需按照程序提示添加潤滑油脂即可。
3、送料系統： （多種方案可選擇）
吸盤送料方式獲得實用新型，簡單方便，易操作，安全。
4、工作臺面：
負壓吸盤上下料系統，采用技術，可實現360°隨意旋轉，上下料操作簡單，大大提高操作工人的安全性。
5、偏載檢測系統：
壓刀下方若有異物，或者工件不合格，引起偏載，偏載系統會發出聲光告警并立即停止運轉，避免浪費工件，避免對機器造成損傷。
6、偏載隨動系統：
當板材偏離刀具中心折邊時，系統可自動調節電機輸出扭矩，實現兩個電機的同步性，保證了折邊效果，保護了機床不受損傷。
7、板厚檢測系統：
實際上料的板材厚度若超出設置的板厚范圍，系統會產生聲光告警并立即停止運轉，有效避免工件浪費，同時避免對機器造成損傷。
8、云端運維管理接口：
可以利用手機小程序，隨時隨地監控設備運行狀況，了解設備實際運行狀況，統計各種時段的工件數量。
9、編程軟件：
簡單易學，傻瓜操作，實時顯示所編輯的工件形狀，自檢系統可以提前預判所編輯程序是否正確，避免工件浪費，有效保護設備。
10、操作系統：
10.1采用合作研發的智能折彎數控系統，該系統運行在微軟WINDOWS7以上的操作系統上。智能折彎數控系統在傳統的機床控制指令基礎上，自定義了特有的完備的指令控制協議，控制更便捷，實時性更高。

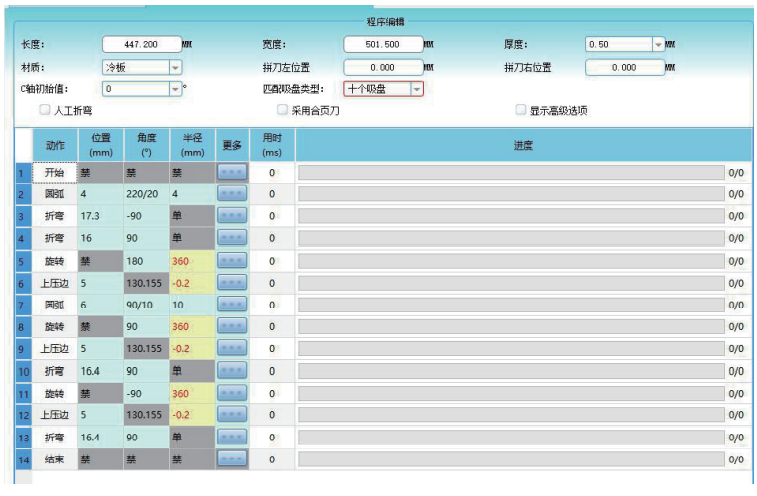

智能折彎數控系統編程方式用直觀簡潔的表格式編程（如圖所示）：

功能上支持傳統折彎?rùn)C(jī)不能一步成型的上壓死邊，下壓死邊，圓弧等復雜動作。
10.2大圣智能折彎數控系統精度
盛通智能柔性折邊中心采用全閉環系統，所有的補償參數精度可支持到0.001毫米或者0.001度。

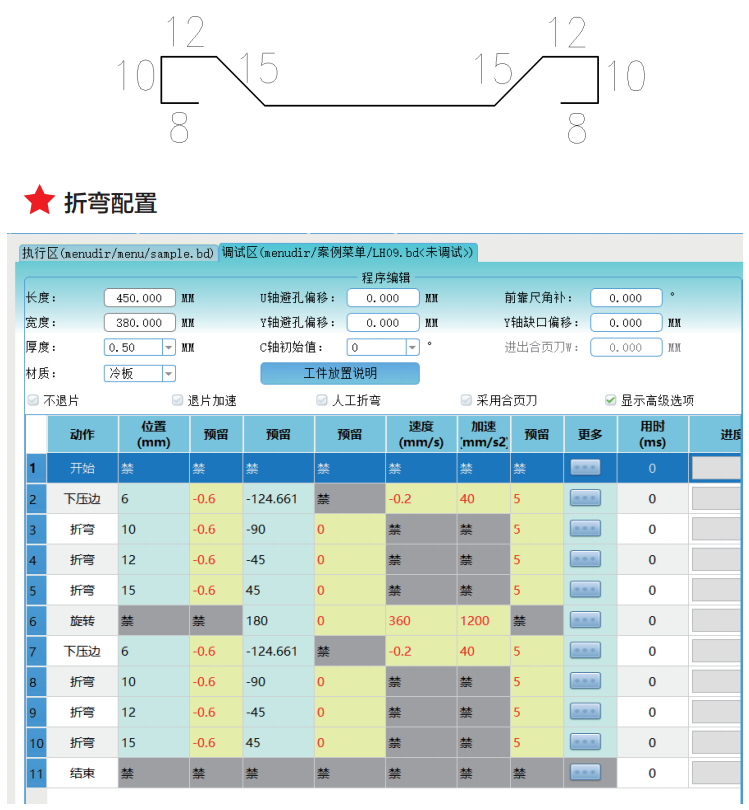

10.3大圣智能折彎數控系統編程案例：

10.4 數控系統提供以下功能輔助折彎和確保折彎精度：
10.4.1系統提供補償自學習模塊，客戶僅需要將每次正確的折彎補償記錄到該模塊中，系統將自動匹配該補償?shù)叫戮幊绦蛑?，用戶無需每次編程都重新調試折彎角度補償或者位置補償。
10.4.2系統每刀折彎都提供旋轉補償自動計算模塊，客戶僅需要將成型工件放置臺面，測量需要補償?shù)恼蹚澾呑笥腋叨?，輸入到旋轉補償自動計算模塊中，然后更新系統旋轉補償參數即可。
10.4.3系統支持可以更換吸盤，并且根據工件大小和實際折彎情況自動適配和推薦吸盤，在編程完成后因工件尺寸過小不能折彎時，系統將自動切換借位模式，嘗試折彎該工件，若借位后仍無法完成折彎，系統將自動提示用戶該折彎程序支持的小工件尺寸。
10.4.4系統支持的小成型尺寸為 130MMX190MM，具體根據折彎程序而定。
10.4.5系統提供自動供油系統和油箱缺油檢測提示功能，用戶無需擔心設備電機，軸承，絲桿等核心部件因?yàn)槿庇蜐?rùn)滑而損壞或者影響使用壽命。
10.4.6系統提供各軸碰撞保護功能，用戶無需擔心折彎過程中產生折彎?rùn)C(jī)內部發生碰撞而導致設備損壞或者異常，系統會預判每個軸行走到的位置是否會產生干涉，如果產生干涉將立馬終止提示用戶，在正常的折彎中系統已經為用戶保證了不同軸之間的隨意安全運行，用戶不必?fù)?dān)心折彎過程中出現撞軸問題。
10.4.7系統提供手輪控制功能，因?yàn)橛辛朔雷驳断到y(tǒng)，所以系統才能讓用戶通過手輪隨心所欲將每個軸達到想要的位置。
10.4.8系統提供板材自動定位功能，采用數控定位裝置自動定位，一次定位完成多邊折彎，縮短了折彎循環時間。根據工件的形狀可以選擇不同的定位基準，將板材的剪切誤差控制在折彎邊上，保證成形后尺寸準確性。

智能柔性折彎中心主要型號、技術參數

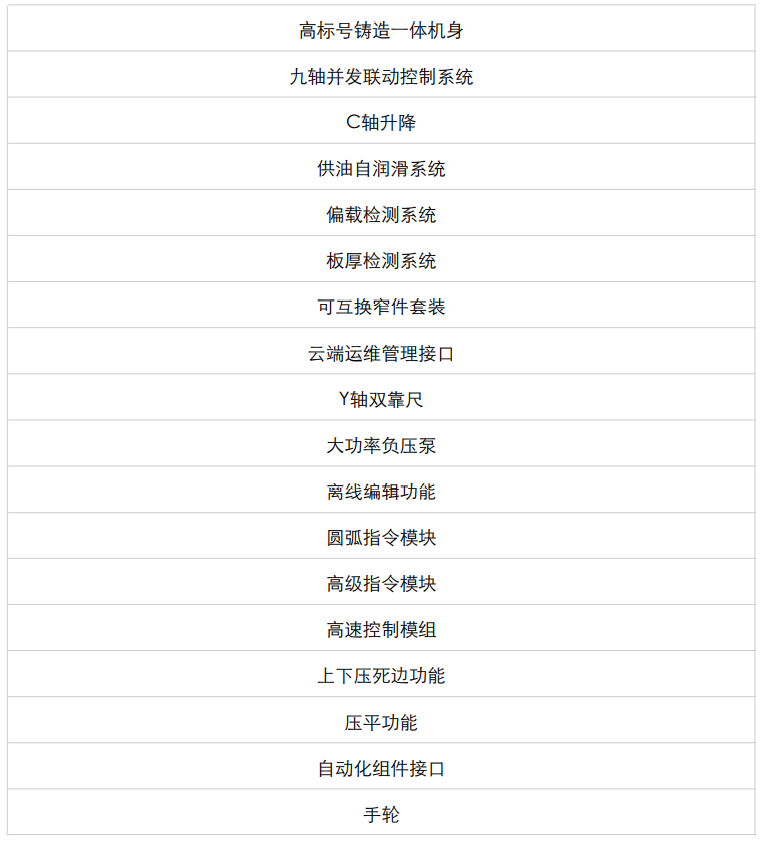

主要配置清單

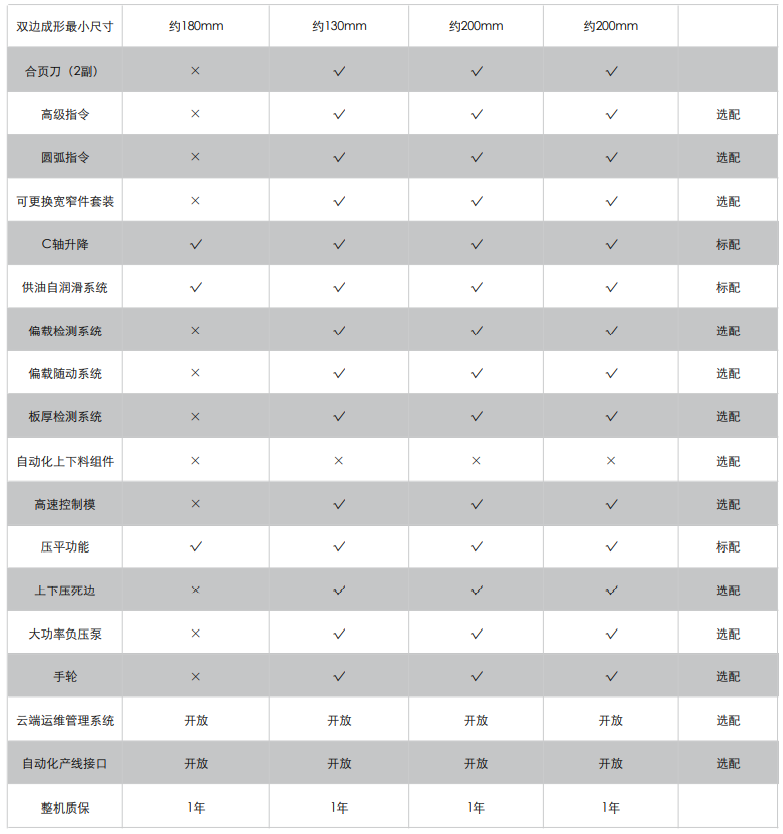

主要功能配置

大圣智能柔式折彎中心已經在文件柜、電器柜、工具柜、廚具、車輛、通風、空調、凈化、教育、實驗設備等各行業了廣泛的應用，大大提高了鈑金產品的效率和一致性，降低了工廠的運營成本，廣大客戶的一致好評。

售后服務

大圣智能，具有的研發能力及嚴格的用戶管理體系，系統的靈活性能夠的滿足廣大客戶的不同需求。
1、設備質保期內，由于設備本身質量原因造成的故障，我公司負責進行免費進行零部件更換或維修，但常規消耗品（如吸盤）以及屬于用戶違規操作責任事故者除外；終身技術支持。
2、針對每臺設備我司都會建立編碼的“用戶檔案”，跟蹤記錄用戶使用該設備的相關信息。
3、我公司會及時向客戶通報軟件升級情況，除新需求外，我們免費提供日常軟件升級服務。
4、設備運行期內，定期客戶巡訪，了解每一臺設備運行狀況，檢查設備，消除可能存在的隱患，指導客戶維護保養，同時我們也會以各種方式了解每一臺設備運行狀態、維護保養狀態，及時提供我們的建議，確保每一臺設備、低費用、無故障運行。
5、設備發生故障，我們將立即作出反應，一方面電話或電腦遠程處理，另一方面我們將在24小時內到達用戶現場處理。

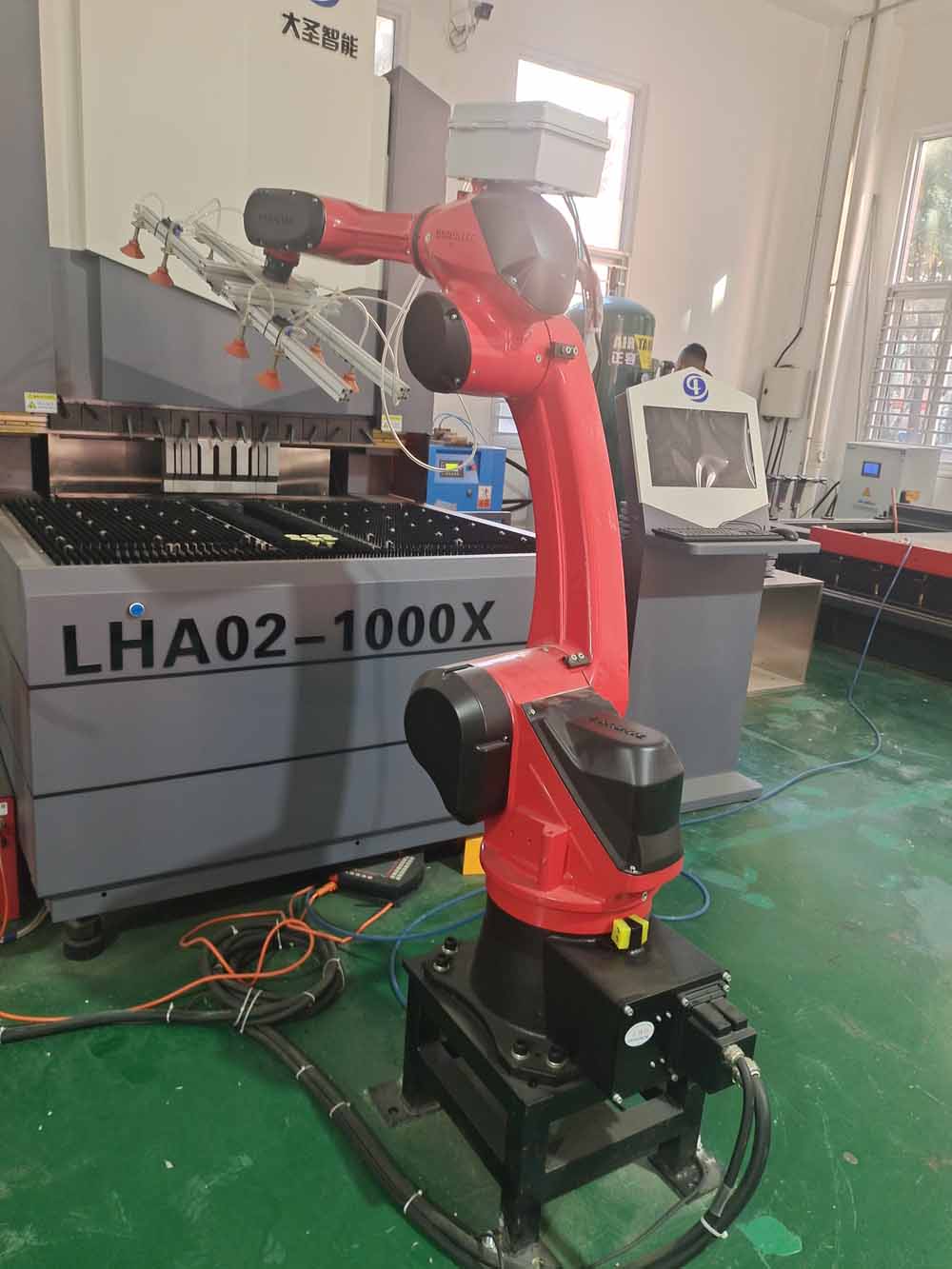

大圣搬運焊接機器人介紹

一、整體配置

二、分項介紹

1、機器人本體

         對機器人本體的各關節減速機及連桿進行了精心配置，動作快捷輕便，使各關節電機及驅動負載均衡，同時鑄件采用更為先進的低壓澆鑄工藝，使之更為密實堅固，外觀更佳光潔細膩。焊接機型采用了中空設計，便于線纜、氣管從內部穿過，同時也避免了與配件、夾具及工件的干涉。整體具有高速穩定、負載均衡、中空設計、低壓澆鑄、通用性強等優點。

2、伺服電機

伺服驅動系統采用儒競研制的新一代高性價比伺服驅動器，采用日本先進制造工藝，優化電路設計，保障了性能的同時厚度相比前系列產品降低了約20%。該產品功能范圍：200-2000W，共包含產品20余種，可滿足廣泛的市場需求和各種用途。體積緊湊尺寸更薄優點下更是采用了32位專用DSP處理器和先進算法，IO/ENC接口與日系、臺系產品一致。

 3、示教器（系統）

數據控制系統采用研華寶元RW8200系統，是一套降六關節機械手的控制算法包含在內的運動控制器，同時還是將人機界面（HMI）、邏輯控制（PLC）、通訊功能整合在手持盒上的強大控制系統。支持多種數據通訊協議，大尺寸手控觸摸屏，適應各行業成熟的工藝包。

支持USB HOST（2.0）

支持7”TFT LCD觸控屏幕

數位式多軸向控制（雙主機系統支持18軸）

內建高速通訊功能，提供PC連線進行產線整合

串列通訊I/O，可再擴充128個輸入/輸出口
